Hochwirksame magnetische Resonanzabsorber zur effektiven Behebung von Resonanzeinflüssen
High performance magnetic resonance absorbers for the effective elimination of resonance influences
Resonanzdämpfer nach dem Prinzip der magnetischen Anziehungskraft (Gravitation)
(DPMA Gebrauchsmusterschutz)
Abb. zeigt optionale Sonderausführung
- 10 Baureihen von 2 kg bis 50 kg pro Fuß entspricht 8 bis 200 kg/4er-Set
- Sehr laststabile und äußerst kompakt bauende Einheiten
- Belastbar sowohl in Druck- als auch in Zugrichtung
- Zugbelastung (LR5 – LR16) bis maximal 50% der Nennlast
- Empfohlene maximale Auflast 80% der angegebenen maximalen Traglast
- Durch Höhenverstellung optimale Ausbalancierung ungünstiger Gewichtsverhältnisse
- Dämpfer der Baureihen LR5-NA/HA bis LR16 NA/HA kombinierbar (Mix-Set 2x NA + 2x HA)
- Dämpfer in schwarz (Standard), optional weiß, Chrom, Gold sowie RAL Farben
Magnetdämpfungselemente im typischen 4er-Set für Audiokomponenten wie z.B:
- Plattenspieler
- CD-Spieler
- Verstärker
- Digitale Zuspieler
- Lautsprecher
- Phonotisch
Beim Einsatz der MAGAUDIO RESONANCE Magnetdämpfer sind Gewichts-Ungleichverteilungen zwingend zu beachten. Die schwerste Seite bestimmt das Maximum der Belastbarkeit und somit die Auswahl der Dämpfergröße.
Funktionsweise der MAGAUDIO RESONANCE Magnetdämpfer
Schallwellen sind die Grundlage von allem, was wir akustisch mit unserem Gehör wahrnehmen. Schallwellen werden durch Vibrationen und Schwingungen ausgelöst, welche unser Gehör über die in Schwingung versetzte Umgebungsluft erreichen. Das menschliche Gehör empfindet insbesondere Schwingungen von Musikinstrumenten oder Singstimmen „meist“ als angenehm. Die beste Möglichkeit, Musik real und authentisch zu erleben, ist natürlich eine Live Darbietung. Hierzu ist man jedoch gezwungen, ein Konzert zu besuchen.
Um jedoch Musik im heimischen Umfeld mittels einer HiFi-Anlage möglichst realitätsnah reproduzieren zu können, bedarf es eines mitunter recht hohen technischen Aufwandes.
Da unser menschliches Gehör sehr empfindlich ist und selbst kleinste Nuancen präzise wahrnehmen kann, geben HiFi-Enthusiasten oft sehr viel Geld für ein geeignetes Equipment aus. Doch wo Licht ist, ist auch Schatten. Die beim Musik hören erzeugten Vibrationen und Schwingungen bewirken unweigerlich störende Resonanzen und Rückkoppelungseffekte im Raum. Die Schallabstrahlung von Lautsprechern bringt, physikalisch unabwendbar, alles andere im Hörraum mit zum Schwingen. Sehr empfindlich reagiert der Zimmerboden, auf dem naturgemäß auch die HiFi-Anlage steht, sowie die Wände und alle Gegenstände im Raum. Die so auf die Musikanlage einwirkenden Rückkoppelungseffekte wirken sich unbestritten negativ auf die Qualität und Reinheit des Klanges aus. Da helfen auch keine noch so schweren Unterlagen wie z.B. Granitplatten. Diese schwingen, ungeachtet ihres Gewichtes, munter mit. Darüber hinaus gesellt sich auch noch der Trittschall oder feinste Erschütterungen von umliegenden Verkehrsstraßen unangenehm hinzu. Am empfindlichsten reagiert ein Plattenspieler auf Resonanzen und Vibrationen. CD-Spieler und Röhrenverstärker mögen dies auch nicht (Mikrophonie-Effekt).
Was also tun, um störende Resonanzen möglichst effizient zu eliminieren? Ganz klar, hier kommen Dämpfungselemente ins Spiel. Diese gibt es zu Hauf am Markt. Nur haben diese, trotz ihrer optischen und funktionalen Beschaffenheit, einen gemeinsamen entscheidenden Nachteil: sie stellen, Bauart bedingt, ebenfalls eine feste Verbindung zur Stellfläche dar. Denn selbst die beste und softeste Unterlage verfestigt sich durch die aufgegebene Last (z.B. Lautsprecher) entsprechend der Gewichtskraft und bildet schlussendlich doch wieder einen mehr oder weniger festen Kontakt zum Untergrund. Nicht zu verschweigen sind die materialspezifischen Ermüdungserscheinungen der verwendeten Weichmaterialien.
Hinzu kommt, dass bei elastischen Dämpfungsmedien (Feder, Gummi, Kork, Gel ect.) durch die Belastung eine Komprimierung erfolgt, was dazu führt, dass diese das Bestreben haben, sich wieder zu entspannen. Es kommt also zu einem gewissen Nachfedereffekt.
Eine optimale Resonanzdämpfung wäre zwangsläufig eine Lagerung auf Luft ohne jegliches Dämpfungsmaterial. Hier kommen die neuartigen und patentrechtlich geschützten MAGAUDIO RESONANCE® Dämpferelemente mit ihrer rein magnetischen Funktionsweise ins Spiel. Diese Dämpferelemente wurden eigens entwickelt, um eine bestmögliche Dämpfung, ganz ohne Einsatz von Dämpfungsmedien herzustellen. Es existiert hier ein tragendes Magnetfeld, nur mit atmosphärischer Luft im Dämpfungsbereich, was sich äußerst effektiv auf die Schwingungseliminierung auswirkt. Ein Schwingungsimpuls wird sofort abgebaut, ganz ohne Nachschwingeffekt.
Funktionsweise der MAGAUDIO RESONANCE® Schwingungs- und Vibrationsdämpfer:
Die magnetischen MAGAUDIO RESONANCE® Resonanzdämpfer sind, entgegen der bereits am Markt vertretenen Levitations-Bauarten (Abstoßungseffekt), nach dem Prinzip der magnetischen Anziehungskraft, also der Gravitation, aufgebaut, was sie als Einheit hoch belastbar und stabil macht und das bei äußerst kompakten Maßen. Sie fallen z.B. nicht auseinander, wenn man sie in die Hand nimmt.
Diese Dämpfer können sowohl in Druck- als auch in Zugrichtung Kräfte aufnehmen. Sie haben somit in beide Richtungen eine Dämpfungsfunktion, was die Standstabilität bei hohen Standboxen deutlich erhöht. Es werden extrem starke Neodym-Magnete verbaut, welche eigens für die MAGAUDIO RESONANCE hergestellt werden. Man kann die Dämpfer, je nach Bedarf, auch mittels Gewinde (M4/M8) mit der jeweiligen Komponente verschrauben. Ein bloßes Unterstellen ist jedoch in den meisten Fällen, bedingt durch die rutschhemmende Moosgummi-Auflage, bereits vollkommen ausreichend.
Die entscheidenden Vorteile der MAGAUDIO RESONANCE® – Schwingungs- und Vibrationsdämpfer:
- Einzigartige und patentrechtlich geschützte Funktionsweise
- keine Komprimierung bzw. Vorverdichtung eines Mediums
- rein magnetische Schwingungs- und Vibrationsdämpfung
- Audiokomponente ruht schwebend auf einem Luftpolster
- selbstnivellierendes System (kein Kippeln und vibrieren)
- deutliche Klangverbesserung in allen Frequenzbereichen
- hohe Unempfindlichkeit gegenüber äußeren Störeinflüssen
- optimale Resonanz-Abkopplung von der Stellfläche
- hohe Tragkraft von bis zu 50 kg pro Fuß = 200 kg im 4er-Set
- Tragkraft durch zusätzliche Dämpfer beliebig steigerbar
- keine Alterungs- bzw. Ermüdungserscheinungen
- sowohl in Druck- als auch in Zugrichtung belastbar
- sehr standstabile Ausführung (Standlautsprecher)
- zum freien Unterstellen geeignet
- mittels Gewinde (M4/M8) verschraubbar
- Optisch unauffällig durch sehr kompakte Baugröße
- Farben: schwarz, optional weiß, Chrom, Gold, RAL-Farben
- weitere individuelle Gestaltungsmöglichkeiten möglich
Aufstellen eines Lautsprechers
Die Aufstellung eines Standlautsprechers auf MAGAUDIO RESONANCE – Magnetdämpfer wird mit Zuhilfenahme einer 2. Person empfohlen. Nehmen Sie Ihr 4er-Dämpferset mit 2 Stück NA und 2 Stück HA zur Hand. Die Variante NA (not adjustable) ist nicht verstellbar und die Variante HA (height adjustable) ist verstellbar.
Bestimmen Sie vorweg die exakte Position des Lautsprechers. Neigen Sie nun den Lautsprecher leicht nach vorne und legen unter der Rückseite als Stütze ein dickes Buch o.ä. unter und an den Ecken zwei NA-Magnetdämpfer. Positionieren Sie die Dämpfer möglichst außen unter den Ecken der Box.
Richten Sie den lautsprecher nun auf, neigen diesen leicht nach hinten und legen vorne zwei HA-Magnetdämpfer unter. Positionieren Sie die HA-Dämpfer ebenfalls möglichst außen unter den beiden vorderen Ecken der Box.
Neigen Sie den Lautsprecher nun einmal leicht nach vorne und entnehmen das Buch. Bewegen Sie die Box nun noch einmal nach vorne und nach hinten, so dass alle Füße einmal entlastet werden. Hiermit ist sicher gestellt, dass die Kolben der Dämpfer verkanten und klemmen.
Nun können Sie den Lautsprecher durch verdrehen des Rändelrings der vorderen HA-Dämpferelemente in die Senkrechte bringen. Zur Erleichterung der Höhenverstellung die Box leicht nach hinten neigen, um die Dämpfer zu entlasten.
Achtung: Sollten Lautsprecher mit Standverbreiterungen versehen sein, dann sollten diese nach Möglichkeit auch für die Anbringung der magAudio Dämpferelemente verwendet werden. Eine Entfernung dieser Verbreiterungen würde die erforderliche Standstabilität der Box negativ beeinflussen.
Grundsätzlich ist ein Lautsprecher auf Magnetdämpfern nicht kippsensibler als auf festen Füßen. Dennoch empfehlen wir ein Höhen- Breitenverhältnis von etwa 3:1. Das bedeutet, dass ein Lautsprecher von beispielsweise 120 cm Höhe eine Mindeststellbreite der Dämpfer von 40 cm haben sollte, um einer Kippempfindlichkeit entgegenzuwirken. Falls dies nicht gegeben ist, sollten Standverbreiterungen zum Einsatz kommen. MAGAUDIO kann passende Verbreiterungen auf Maß anbieten.
MAGAUDIO RESONANCE
Technische Daten der einzelnen Magnetdämpfer
LR2-NA-XS (not adjustable – nicht verstellbar)
| Traglast maximal | 2 kg |
| Traglast nominal (80%) | 1,6 kg |
| Tragbereich ideal | 0,2 – 1,6 kg |
| Maße øxH (unbelastet) | 30 x 30 mm |
| UVP 4er-Set | 299,00 Euro |
LR5-NA-C
| Traglast maximal | 5 kg |
| Traglast nominal (80%) | 4 kg |
| Tragbereich ideal | 1 – 4 kg |
| Maße øxH (unbelastet) | 48 x 36 mm |
| UVP 4er-Set | 429,00 Euro |
LR5-HA (height adjustable – verstellbar)
| Traglast maximal | 5 kg |
| Traglast nominal | 4 kg |
| Tragbereich ideal | 1 – 4 kg |
| Maße øxH (unbelastet) | 60 x 46 mm |
| UVP 4er-Set | 749,00 Euro |
LR5-NA (not adjustable – nicht verstellbar)
| Traglast maximal | 5 kg |
| Traglast nominal | 4 kg |
| Tragbereich ideal | 1 – 4 kg |
| Maße øxH (unbelastet) | 60 x 46 mm |
| UVP 4er-Set | 449,00 Euro |
LR10-HA (height adjustable – verstellbar)
| Traglast maximal | 10 kg |
| Traglast nominal | 8 kg |
| Tragbereich ideal | 2 – 8 kg |
| Maße øxH (unbelastet) | 60 x 46 mm |
| UVP 4er-Set | 799,00 Euro |
LR10-NA (not adjustable – nicht verstellbar)
| Traglast maximal | 10 kg |
| Traglast nominal | 8 kg |
| Tragbereich ideal | 2 – 8 kg |
| Maße øxH (unbelastet) | 60 x 46 mm |
| UVP 4er-Set | 549,00 Euro |
LR16-HA (height adjustable – verstellbar)
| Traglast maximal | 16 kg |
| Traglast nominal | 13 kg |
| Tragbereich ideal | 3 – 13 kg |
| Maße øxH (unbelastet) | 60 x 46 mm |
| UVP 4er-Set | 849,00 Euro |

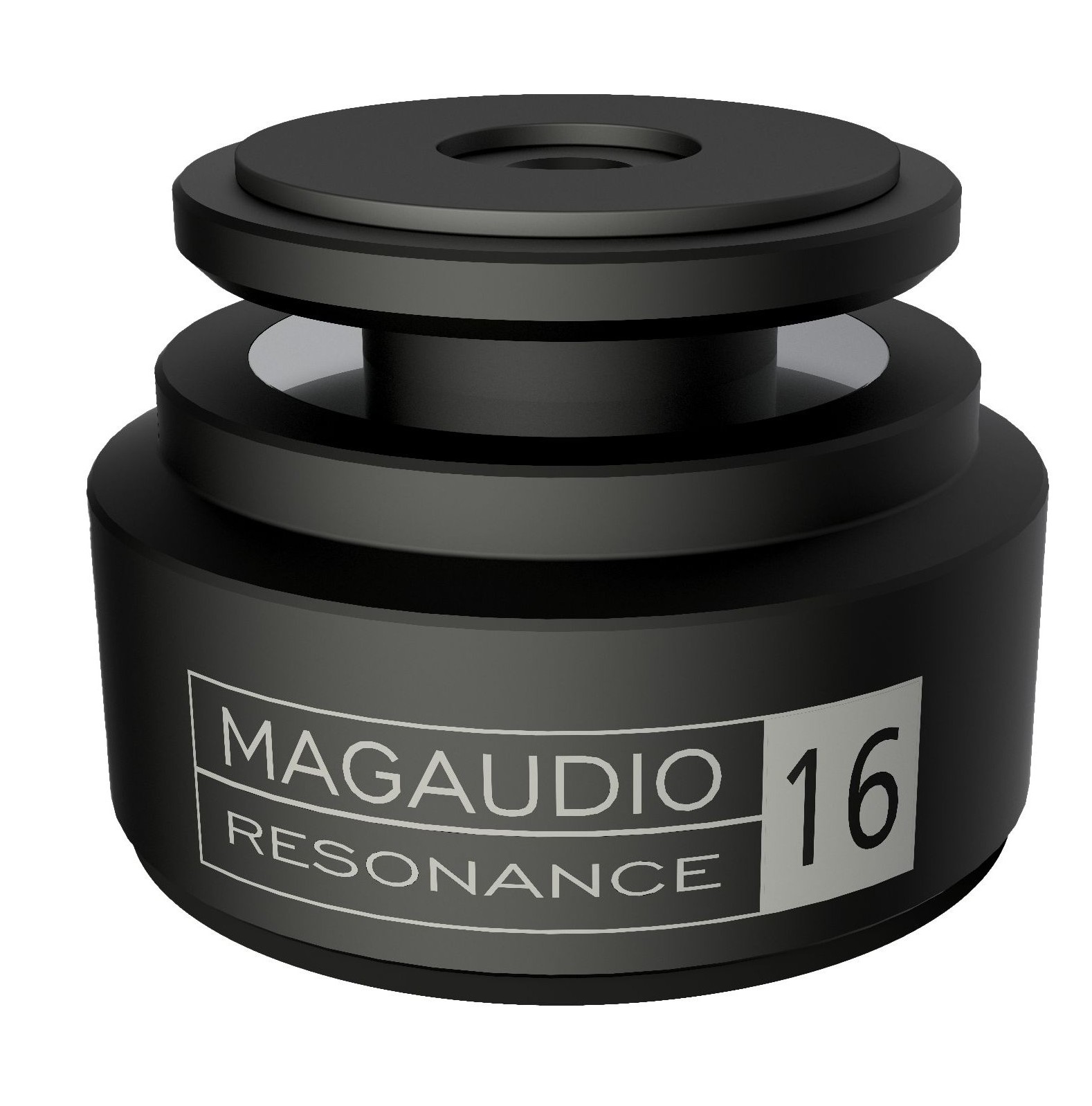

LR16-NA (not adjustable – nicht verstellbar)
| Traglast maximal | 16 kg |
| Traglast nominal | 13 kg |
| Tragbereich ideal | 3 – 13 kg |
| Maße øxH (unbelastet) | 60 x 46 mm |
| UVP 4er-Set | 599,00 Euro |
LR50-HA (height adjustable – verstellbar)
| Traglast maximal | 50 kg |
| Traglast nominal | 40 kg |
| Tragbereich ideal | 15 – 40 kg |
| Maße øxH (unbelastet) | 90 x 65 mm |
| UVP 4er-Set | 1.299,00 Euro |
LR50-NA (not adjustable – nicht verstellbar)
| Traglast maximal | 50 kg |
| Traglast nominal | 40 kg |
| Tragbereich ideal | 15 – 40 kg |
| Maße øxH (unbelastet) | 80 x 60 mm |
| UVP 4er-Set | 998,00 Euro |
